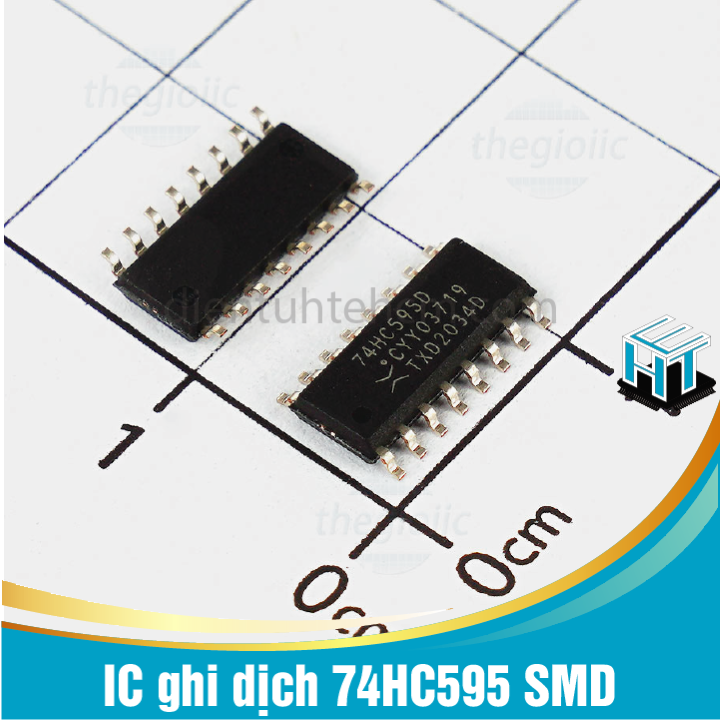

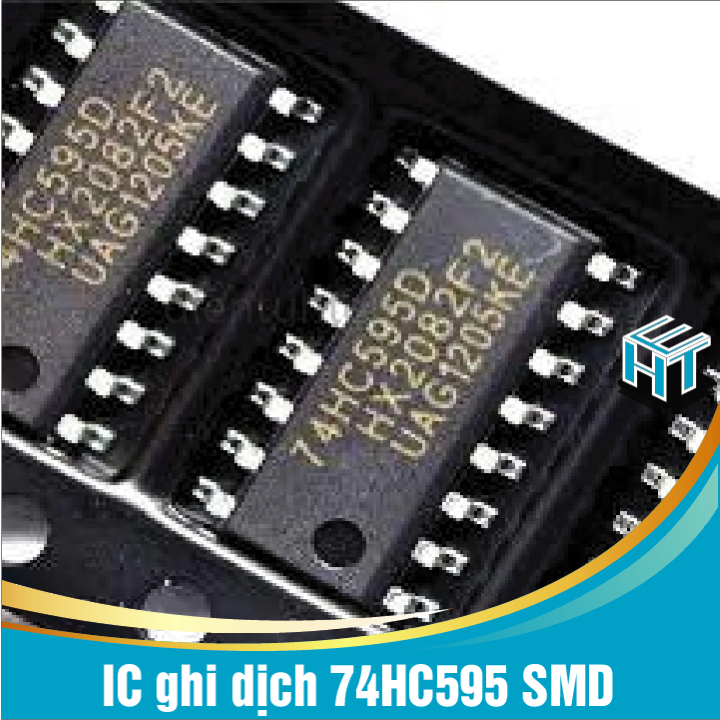

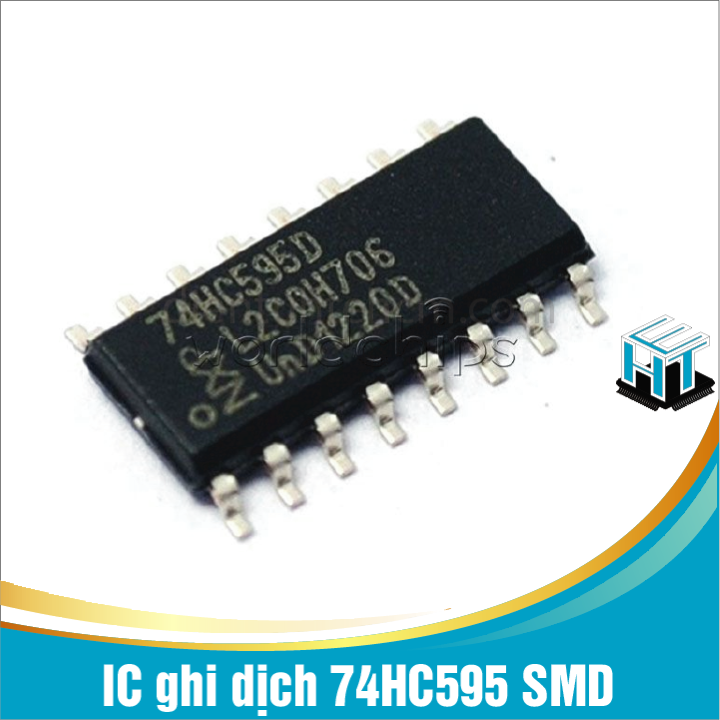

74HC595 IC ghi dịch SMD

• IC 74HC595 là IC ghi dịch 8bit kết hợp chốt dữ liệu, đầu vào nối tiếp đầu ra song song, và đầu ra 3 trạng thái.

• IC 74HC595 thường dùng trong các mạch quét led 7, led matrix …để tiết kiệm số chân VDK tối đa (3 chân). Có thể mở rộng số chân vi điều khiển bao nhiêu tùy thích mà k ic nào có thể làm dc bằng việc mắc nối tiếp đầu vào dữ liệu các ic với nhau .

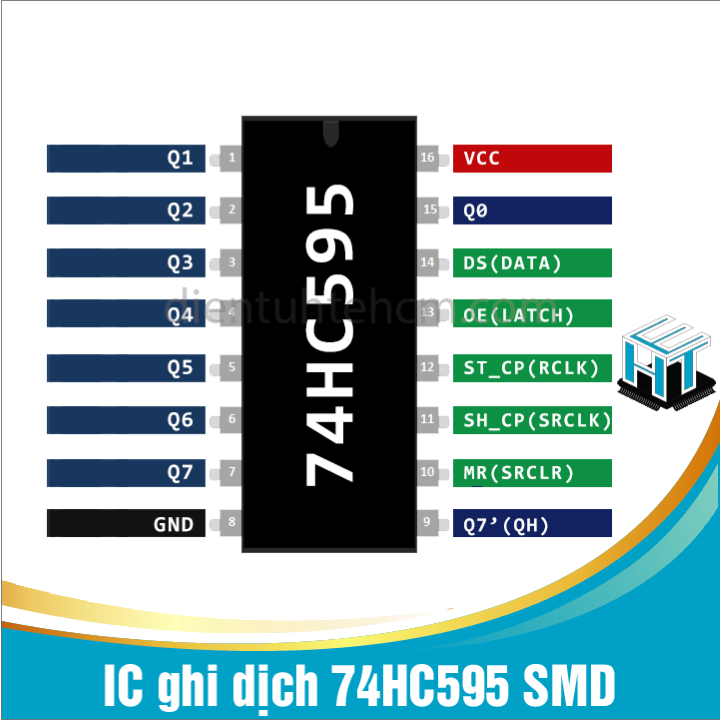

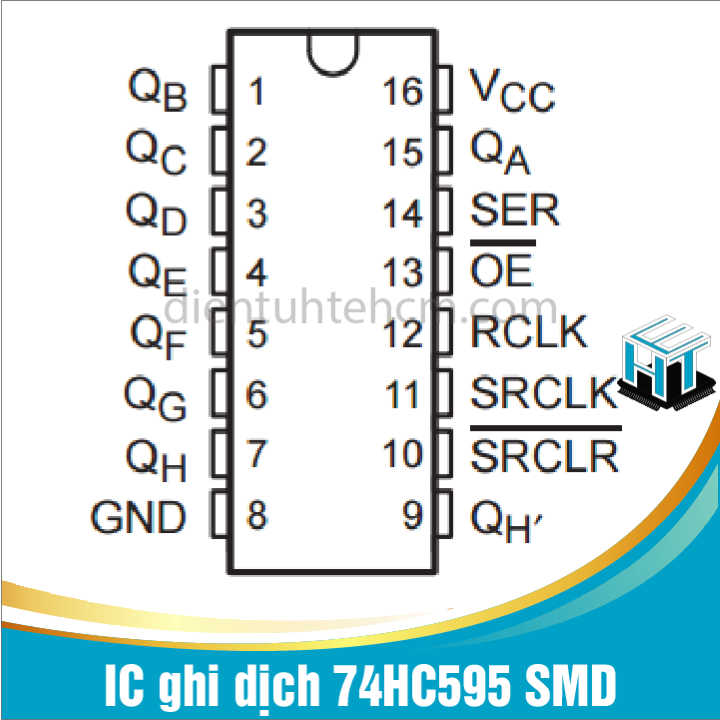

• Các chân từ 1 tới 7 và chân số 15 là ngõ ra của IC (ứng với Q 0 , Q 1 ,…,Q 7 )

• Chân DS (chân số 14) là ngõ vào của IC (đây là IC vào nối tiếp nên ta chỉ cần 1 ngõ vào là đủ).

• Chân 16 - VCC là chân cấp nguồn dương (từ 2V đến 6V)

• Chân số 8 GND là chân cấp Ground – cực (-) của nguồn.

• IC 74HC595  đầu ra hoạt động ở 2 mức 0 &1 dòng ra tầm 35mA, điện áp hoạt động <=7V . Công suất trung bình 500mW.

• IC 74HC595  chỉ hoạt động ổn định khi xung kích lớn hơn 0,5uS. có nghĩa là áp dk logic từ 0>1 ko được nhỏ hơn 0,5us.

• Chân 14 : đầu vào dữ liệu nối tiếp . Tại 1 thời điểm xung clock chỉ đưa vào được 1 bit (output) QA=>QH : trên các chân (15,1,2,3,4,5,6,7) Xuất dữ liệu khi chân chân 13 tích cực ở mức thấp và có một xung tích cực ở sườn âm tại chân chốt 12 (output-enable)
• Chân 13 : Chân cho phép tích cực ở mức thấp (0) .Khi ở mức cao, tất cả các đầu ra của 74595 trở về trạng thái cao trở, không có đầu ra nào được cho phép. (SQH)
• Chân 9: Chân dữ liệu nối tiếp . Nếu dùng nhiều 74595 mắc nối tiếp nhau thì chân này đưa vào đầu vào của con tiếp theo khi đã dịch đủ 8bit. (Shift clock)
• Chân 11: Chân vào xung clock . Khi có 1 xung clock tích cực ở sườn dương(từ 0 lên 1) thì 1bit được dịch vào ic. (Latch clock)
• Chân 12 : xung clock chốt dữ liệu . Khi có 1 xung clock tích cực ở sườn dương thì cho phép xuất dữ liệu trên các chân output.

Datasheet

Đang cập nhật...
