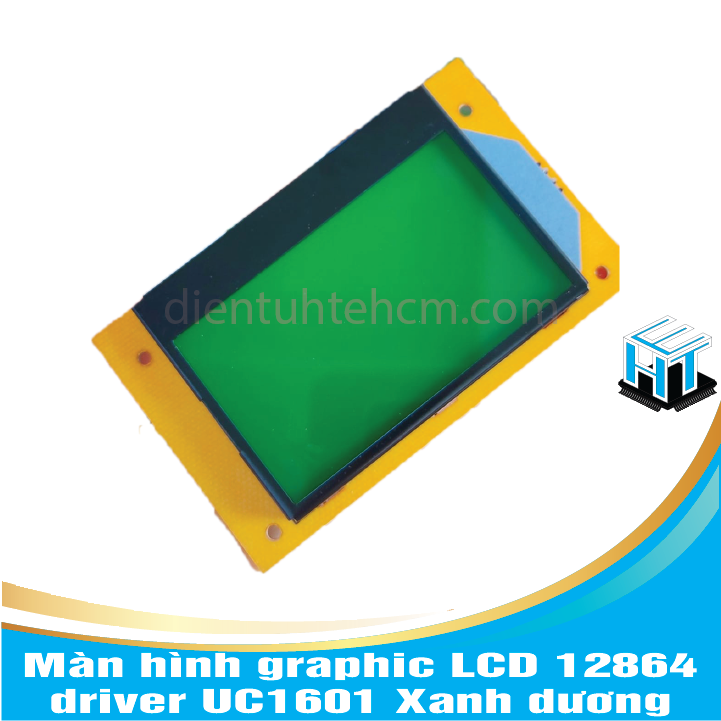

Màn hình graphic LCD 12864 driver UC1601 Xanh dương

Tính năng:

• Màn hình Graphic LCD 12864 Driver UC1601 xanh dương sử dụng IC Driver UC1601 là loại phổ phiến trên thị trường hiện nay, có chức năng hiển thị như một màn hình đơn sắc với độ phân giải 128 x 64 Pixels.
• Màn hình hiển thị rõ nét chữ và hình ảnh đơn sắc, thiết kế và gia công tốt, độ bền cao.

Thông số kỹ thuật:

• Điện áp sử dụng: 5VDC
• IC Driver: UC1601
• Chữ đen, nền xanh dương.
• Kích thước: 92 x 56 x 11 mm

Code mẫu:

• Ở ví dụ mẫu này ta sử dụng thư viện u8g2 và arduino
• Sử dụng một trong hai cấu hình sau:
  U8G2_UC1601_128X64_F_4W_SW_SPI u8g2
  U8X8_UC1601_128X64_4W_SW_SPI u8x8
• Code mẫu:

#include <Arduino.h>
#include <U8x8lib.h>
#ifdef U8X8_HAVE_HW_SPI
#include <SPI.h>
#endif

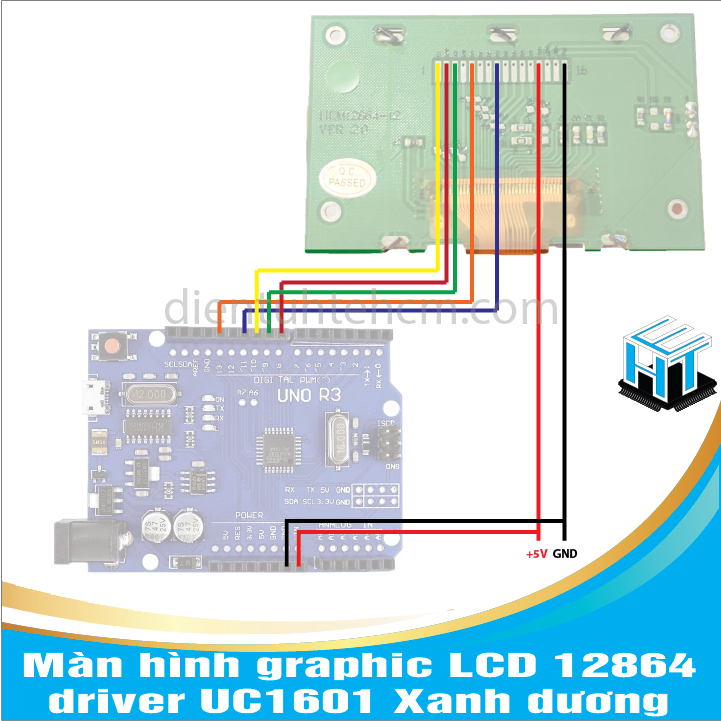

//ESP8266 Cấu hình chân kết nối
U8X8_UC1601_128X64_4W_SW_SPI u8x8(/* clock=*/13, /* data=*/11, /* cs=*/10, /* dc=*/9, /* reset=*/8);

//Muốn xem thêm ví dụ mẫu ở Example / U8G2 hoặc U8x8 /...
void setup(void) {
  u8x8.begin();
  u8x8.setPowerSave(0);
  u8x8.setContrast(140);  //Độ tương phản 140 là đẹp nhất
}

void loop(void) {
  u8x8.setFont(u8x8_font_chroma48medium8_r);
  u8x8.drawString(0, 0, "Dien tu HTE");
  u8x8.drawString(0, 1, "Hl: 0945422473");
  u8x8.drawString(0, 3, "LCD12864-UC1601");
  u8x8.drawString(0, 5, "Test OK");
  u8x8.refreshDisplay();
  delay(2000);
}

Lưu ý:

• Để sử dụng chế độ SPI (S9) thì cần chuyển J1 (3 nối 4 sang thành 4 nối 2)
• Độ tương phản set như sau thấy đẹp nhất: u8g2.setContrast(140） hoặc u8x8.setContrast(140)
• Hai chân 14-15 dùng cấp nguồn cho led nền
•
