Mạch sạc và bảo vệ pin nhiều loại

• Nguồn thích hợp để lắp vào bên trong sản phẩm, DIY các sản phẩm mong muốn.

• Đầu vào : 100-240V 50-60Hz
• Đầu ra: 24V
• Dòng điện: 2A
• Kích thước: 87x55x25mm
• Cân nặng: 110g
• Bảo vệ : Quá áp, quá dòng, bảo vệ ngắn mạch
• Lưu ý: Nên sử dụng tải thấp hơn công suất của Mạch để mạch hoạt động tối ưu.

Đang cập nhật...

Đang cập nhật...

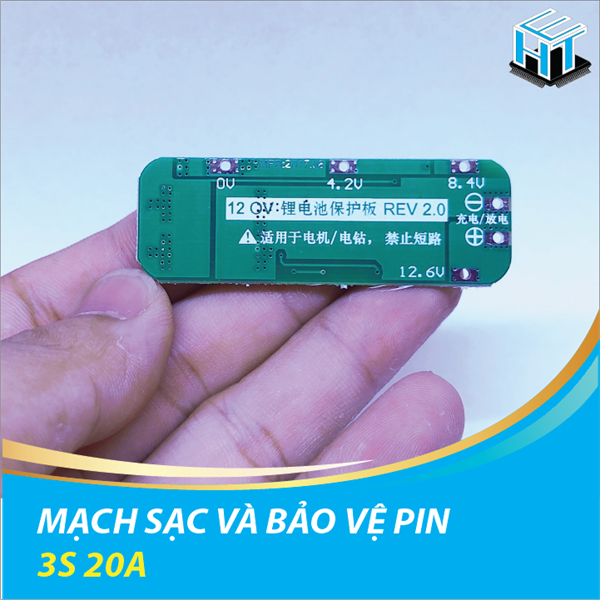

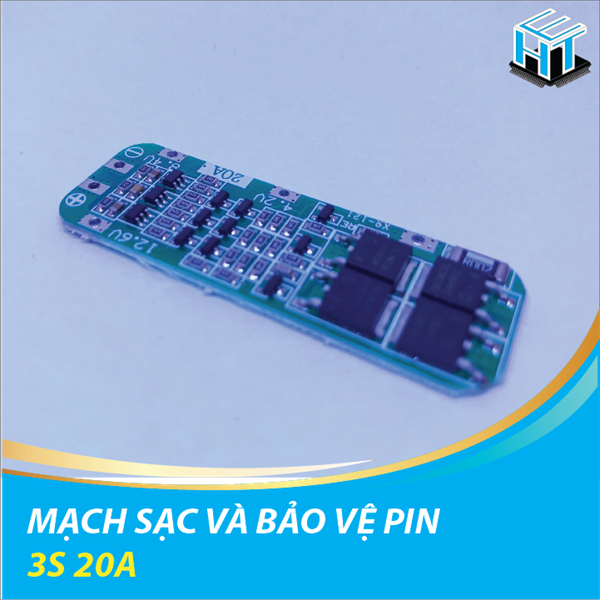

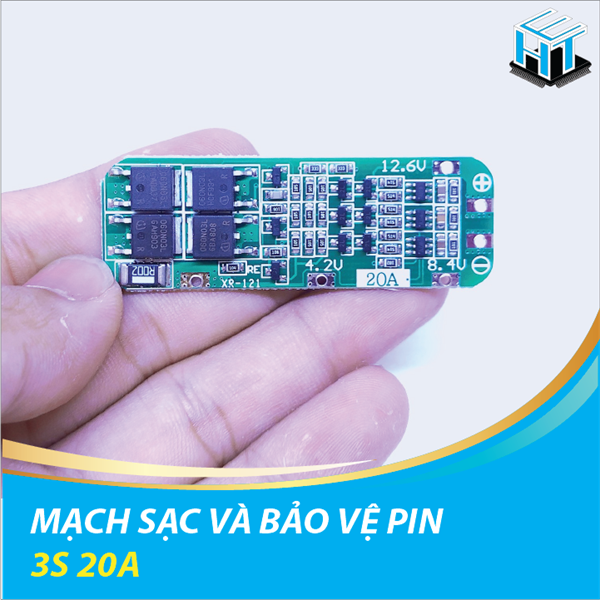

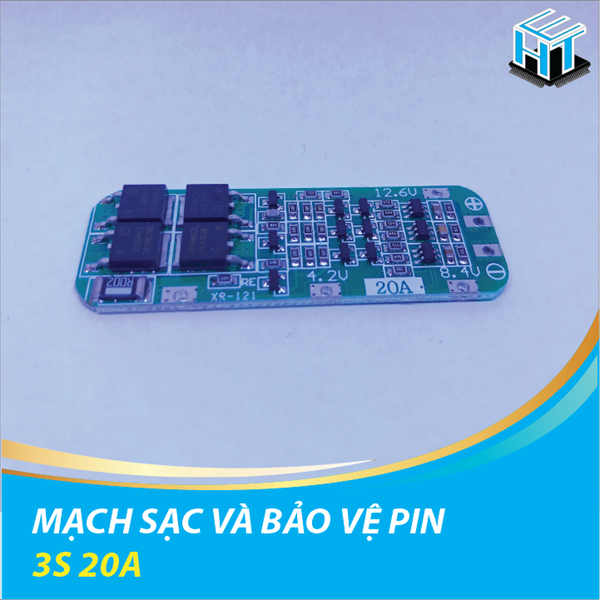

MẠCH SẠC PIN VÀ BẢO VỆ PIN 3S 20A

Thông số kỹ thuật
- Loại pin: 18650, 26650, pin lithium polymer
- Kích thước sản phẩm: 59 * 20 * 3.4mm
- Điện áp Sạc: 12.6V – 13.0V
- Dòng xả đỉnh (giới hạn trên): 20A
- Dòng xả liên tục (giới hạn trên): 10A

Lưu ý 1: Mạch hoạt động yêu cầu 3 pin 15C-20C, hoặc 6 pin 10C-15C (18650 loại thường không thể khởi động mạch)
Lưu ý 2: Đấu nối theo đúng sơ đồ 0V, 4.2V, 8.4V, 12.6V, không được nối đoản mạch
Lưu ý 3: Khi động cơ hoạt động có tải, phải đấu song song với tụ nonpolarized (điện áp trên 25V, điện dung 10uF-100uF), ngăn ngừa ngược gai điện áp xáo trộn tạo ra bởi các động cơ hoặc các tấm bảo vệ Phá vỡ ống MOS.
Lưu ý 4: Các viên pin thành phần nối song song chắc chắn rằng điện áp pin của từng giống nhau, nếu không giống nhau, xin vui lòng sạc lại các viên pin thành phần

THÔNG TIN SẢN PHẨM
Bảng mạch sạc và bảo vệ pin 4S 30A lithium, phù hợp với điện áp danh định 14.4V pin lithium, pin lithium 14.8V, pin lithium 16.8V. Với chức năng kích hoạt tự động, các điều kiện bảo vệ sẽ tự động hủy bảo vệ sau khi phục hồi, mà không cần kích hoạt bộ sạc, thuận tiện hơn để sử dụng.

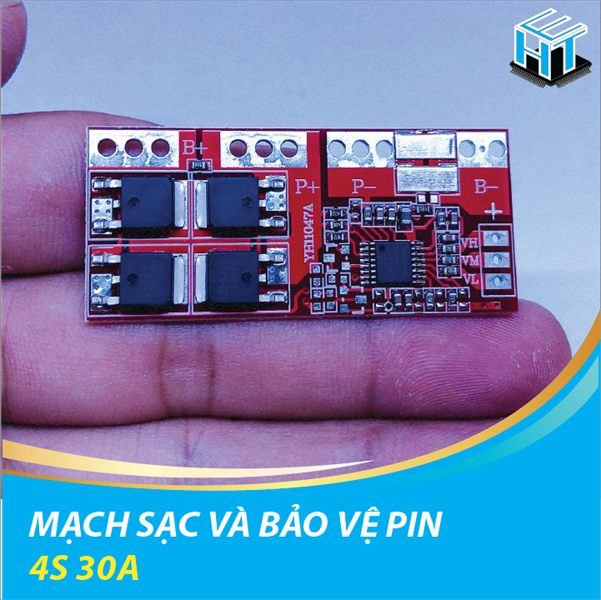

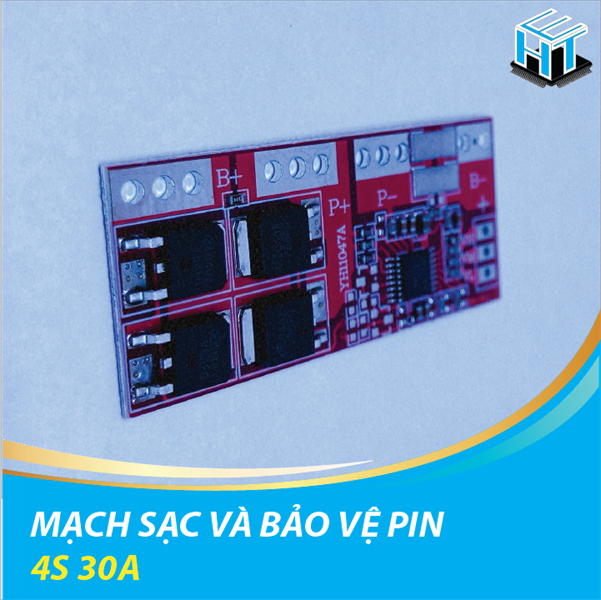

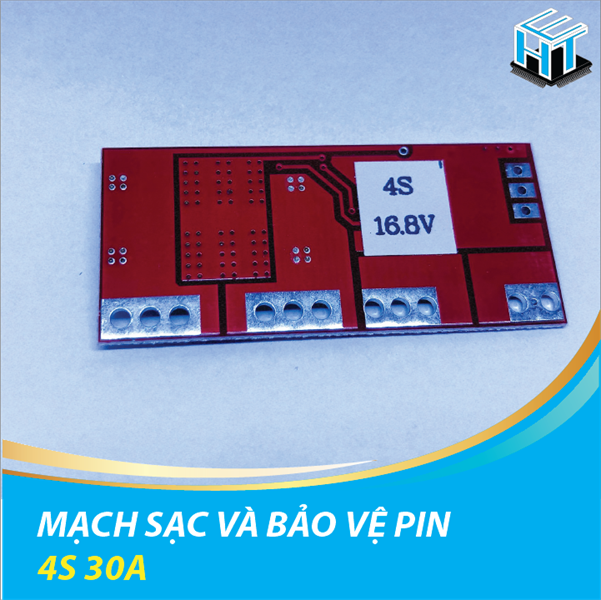

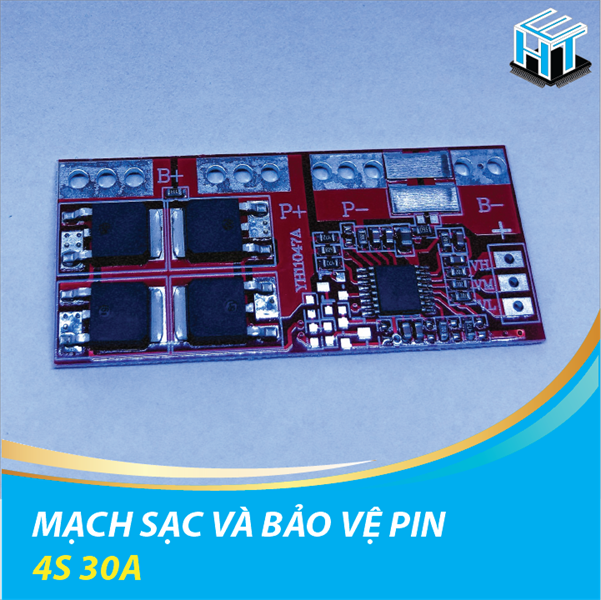

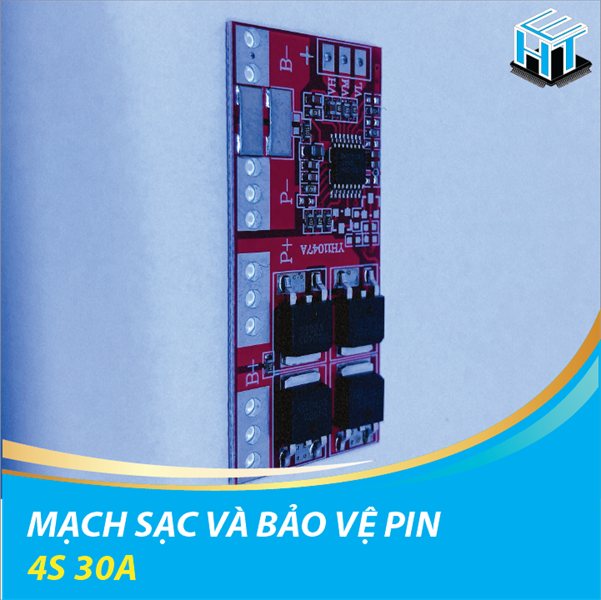

MẠCH SẠC VÀ BẢO VỆ PIN 4S 30A

THÔNG SỐ KỸ THUẬT

Đặc tính của mạch sạc và bảo vệ pin 4S 30A: bảng bảo vệ pin lithium
Điện áp phát hiện sạc quá áp: 4,25 ± 0,025V
Điện áp bảo vệ xả: 2.50 ± 0.08V
Trên điện áp min cho phép xả: 3,00 ± 0.1V
Bảo vệ quá dòng: 25~30A
Dòng làm việc: 15A (làm mát tự nhiên 10A, cộng thêm tản nhiệt 15A, dòng điện tức thời tối đa 30A ) Đối với dòng điện khác, vui lòng liên hệ với dịch vụ khách hàng
Các tính năng chính: bảo vệ quá tải, bảo vệ quá tải, bảo vệ ngắn mạch, bảo vệ quá dòng.
Nhiệt độ hoạt động: – 40 ~ + 85 độ (vui lòng tăng nhiệt khi nhiệt độ môi trường quá cao)
Phương pháp ra dây: Hàn điểm hoặc hàn chì
Kích thước mô-đun: 50 mm * 22mm * 4mm

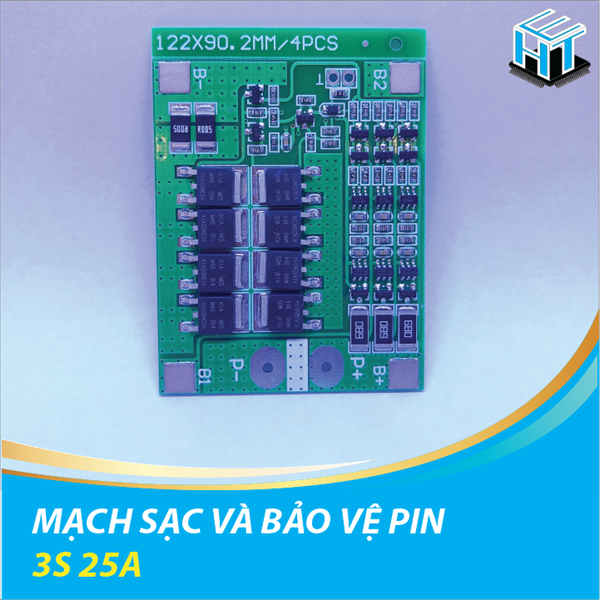

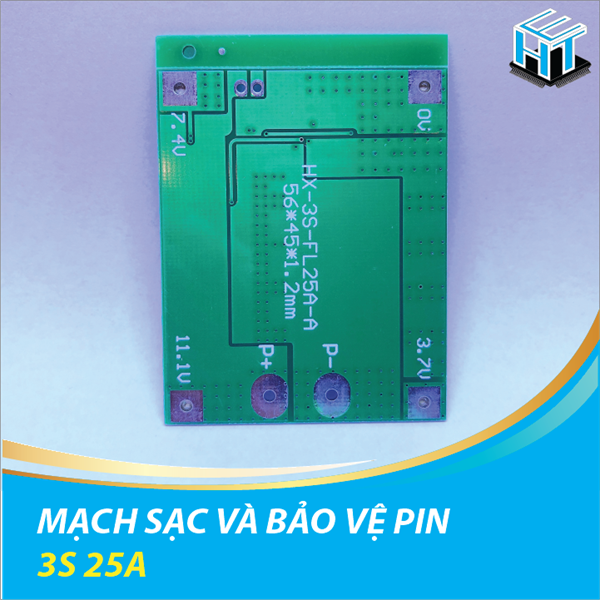

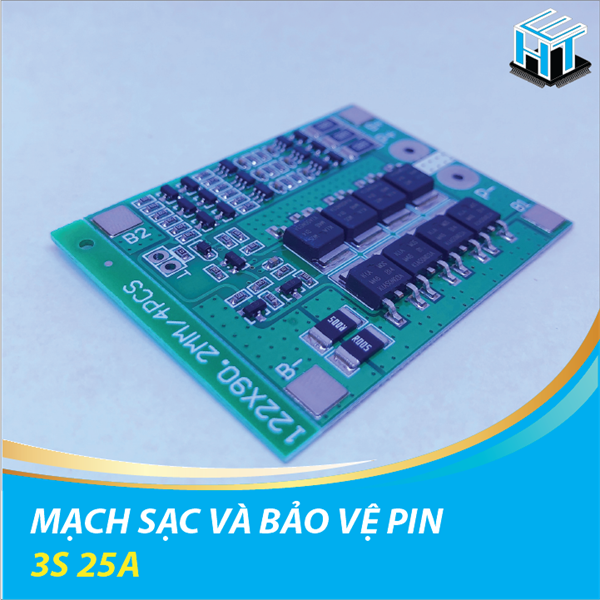

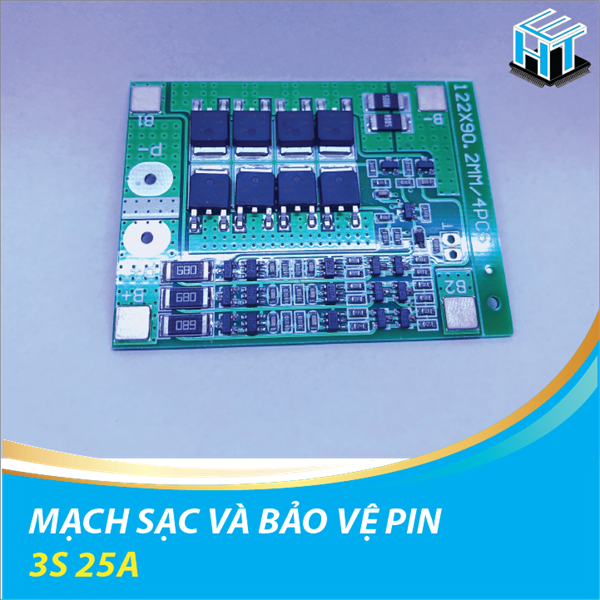

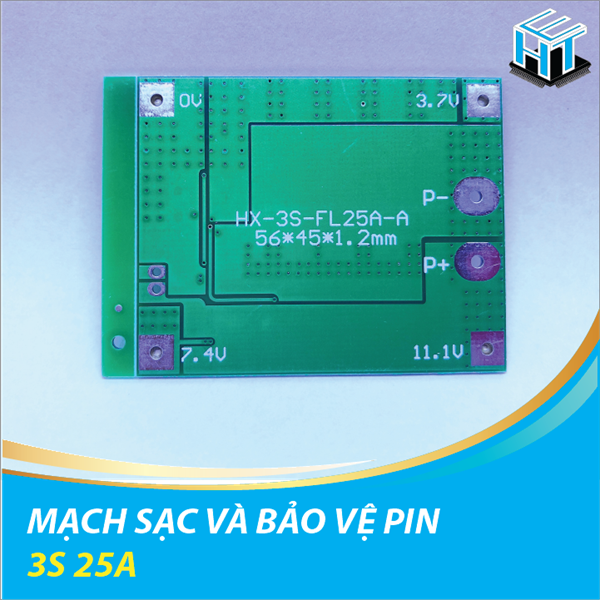

MẠCH SẠC PIN VÀ BẢO VỆ PIN 3S 25A

THÔNG TIN SẢN PHẨM
Mạch sạc xả bảo vệ pin 3s 25A được sử dụng để sạc 3 cell pin 18650 mắc nối tiếp, mạch có tính năng sạc riêng rẽ cho từng cell, tự động ngắt khi đầy, bảo vệ chập nguồn, quá áp và dưới áp.

Thông số kỹ thuật
Model: HX-3S-FL25A-A
Điện áp quá tải: 4.25-4.35v ± 0.05v
Kích thước: 56 * 45 * 4.0mm Over-xả
Phạm vi điện áp: 2.3-3.0 v ± 0.05 v
Làm việc hiện tại: 0-25A
Nhiệt độ làm việc: -40 — + 50°C
Dòng điện tức thời: 35-40A
Điều kiện bảo quản: -40 – +80°C
Quiescent hiện tại: ít hơn 30uA hiệu quả cuộc sống: hơn 30,000 giờ
Kháng nội bộ: ít hơn 100mΩ ngắn mạch bảo vệ: bảo vệ, chậm trễ tự phục hồi.
Kích thước bảng bảo vệ là 56 * 45 * 4.0mm, các thành phần là chip bảo vệ Hongkang 2110-CB + IC cân bằng hồng ngoại BB3A và AOD472 * 8 hoặc AOD452 * 8 chính hãng;
Lưu ý: Đối với các sản phẩm xả trên 3A, khả năng xả của pin phải lớn hơn 3C.

Công thức tính toán phóng đại:
Pin 1C, dung lượng pin 2000mAh = 2Ah * 1C = 2A dòng điện làm việc
Pin 3C, dung lượng pin 2000mAh = 2Ah * 3C = 6A dòng điện làm việc
Trong việc sử dụng pin sẽ nóng, tốc độ pin không được áp dụng, tình trạng này không được sử dụng trong một thời gian dài, pin sẽ bị hỏng nhanh chóng.

Lưu ý 1: Theo đúng sơ đồ nối dây 0V (B-), 3.7V (B1), 7.4V (B2), 11.1V (B +), không cố ý đoản mạch!

Lưu ý 2: Sau khi dòng được kết nối, nó cần phải được sạc trước khi nó sẽ có đầu ra.

Lưu ý 3: 3 pin lắp ráp trong loạt, đảm bảo rằng điện áp pin của từng giống nhau, nếu không giống nhau, xin vui lòng điền lại các tế bào cá nhân trong loạt trong mỗi nhóm. Trong thử nghiệm xả, pin với điện áp giảm nhanh nhất là pin yếu.

Đối với một số khách hàng có nền tảng điện tử yếu, hãy giải thích: Không pha pin tốt và pin yếu! Càng gần công suất / sức đề kháng bên trong của 3 pin càng tốt! (Hiệu quả của 2 pin tốt + 1 pin yếu) = 3 sử dụng pin kém).

Các tính chất của bảng bảo vệ pin lithium:
Model: HX-3S-FL25A-A
Điện áp quá tải: 4.25-4.35v ± 0.05v
Kích thước: 56 * 45 * 4.0mm Over-xả
Phạm vi điện áp: 2.3-3.0v ± 0.05v
Làm việc hiện tại: 0-25A
Nhiệt độ làm việc: -40 — + 50°C
Dòng điện tức thời: 35-40A
Điều kiện bảo quản: -40 – +80°C
Quiescent hiện tại: ít hơn 30uA hiệu quả cuộc sống: hơn 30,000 giờ
Kháng nội bộ: ít hơn 100mΩ ngắn mạch bảo vệ: bảo vệ, chậm trễ tự phục hồi.
Kích thước bảng bảo vệ là 56 * 45 * 4.0mm, các thành phần là chip bảo vệ Hongkang 2110-CB + IC cân bằng hồng ngoại BB3A và AOD472 * 8 hoặc AOD452 * 8 chính hãng
SƠ ĐỒ KẾT NỐI MẠCH SẠC XẢ VÀ BẢO VỆ PIN 3S 25A:
Mạch sạc xả và bảo vệ pin 3s 25A
