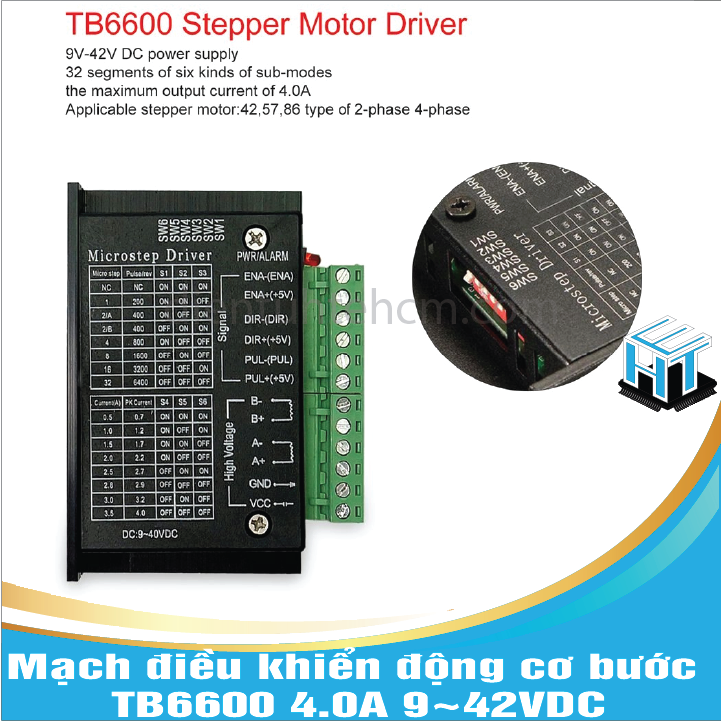

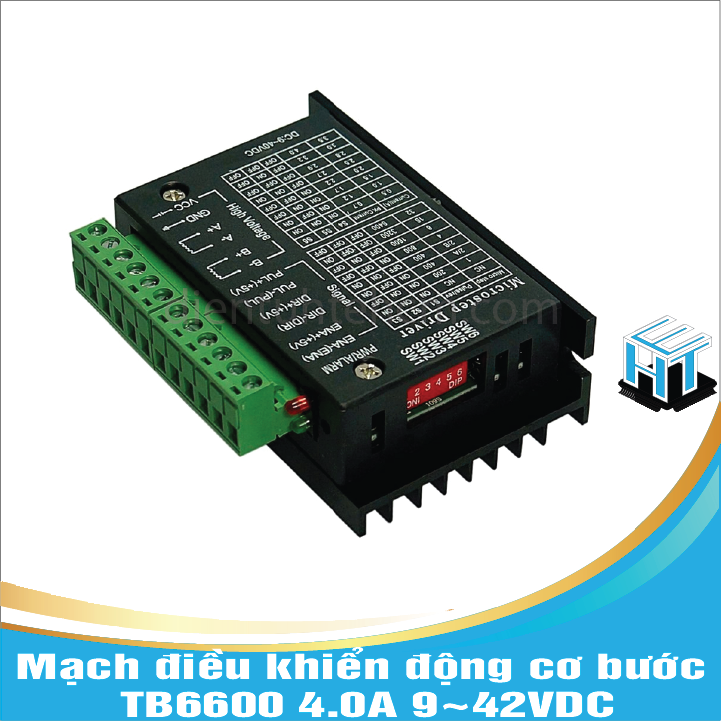

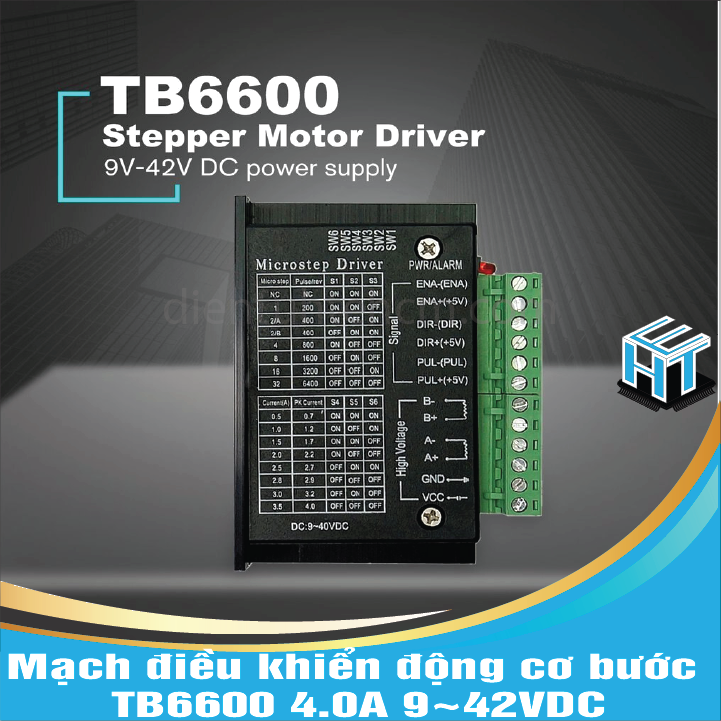

Mạch điều khiển động cơ bước TB6600 4.0A 9~42VDC

• Mạch Điều Khiển Động Cơ Bước TB6600 sử dụng IC TB6600HQ/HG, dùng cho các loại động cơ bước: 42/57/86 2 pha hoặc 4 dây có dòng tải là 4A/42VDC.
• Ứng dụng của mạch điều khiển động cơ bước TB6600 trong làm máy như CNC, Laser hay các máy tự động khác.

• Nguồn đầu vào là 9V – 42V.
• Dòng cấp tối đa là 4A.
• Ngõ vào có cách ly quang, tốc độ cao.
• Có tích hợp đo quá dòng quá áp.
• Cân nặng: 200G.

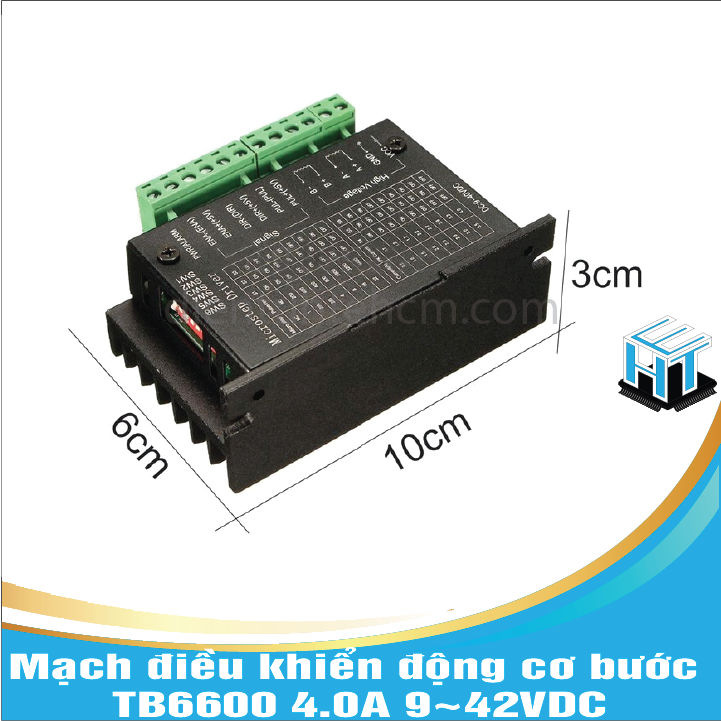

• Kích thước: 96 * 71 * 37mm.

Cài đặt và ghép nối:

• DC+: Nối với nguồn điện từ 9 – 40VDC
• DC- : Điện áp (-) âm của nguồn
• A+ và A -: Nối vào cặp cuộn dây của động cơ bước
• B+ và B- : Nối với cặp cuộn dây còn lại của động cơ
• PUL+: Tín hiệu cấp xung điều khiển tốc độ (+5V) từ BOB cho M6600
• PUL-: Tín hiệu cấp xung điều khiển tốc độ (-) từ BOB cho M6600
• DIR+: Tín hiệu cấp xung đảo chiều (+5V) từ BOB cho M6600
• DIR-: Tín hiệu cấp xung đảo chiều (-) từ BOB cho M6600
• ENA+ và ENA -: khi cấp tín hiệu cho cặp này động cơ sẽ không có lực momen giữ và quay nữa
• Có thể đấu tín hiệu dương (+) chung hoặc tín hiệu âm (-) chung

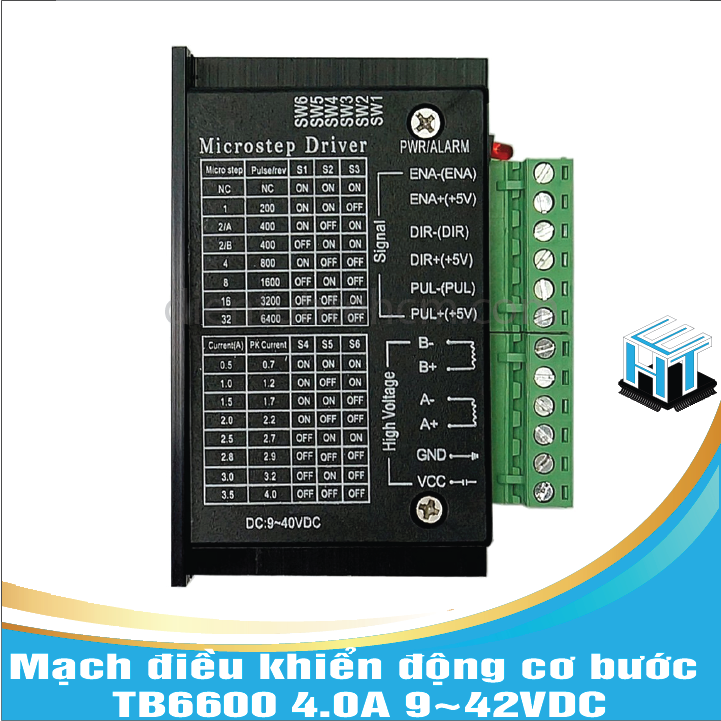

Cài đặt cường độ dòng điện, vi bước

Link ShopeeHTE

Link ShopeeGIAHUNG

Link SendoHTE

Link SendoGIAHUNG

Link LazadaHTE

Link LazadaGIAHUNG

Link TikiHTE

Link TikiGIAHUNG

Sơ đồ nối dây mạch điều khiển động cơ bước TB6600
