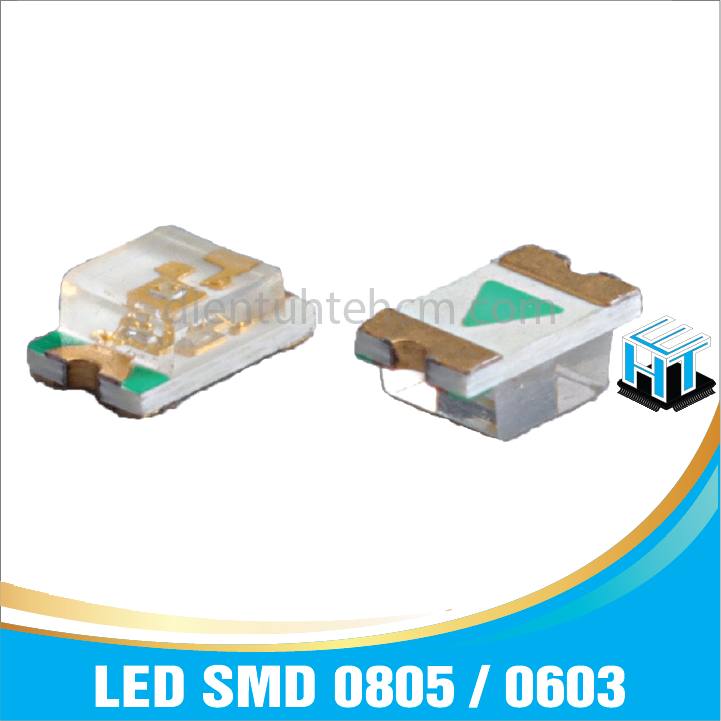

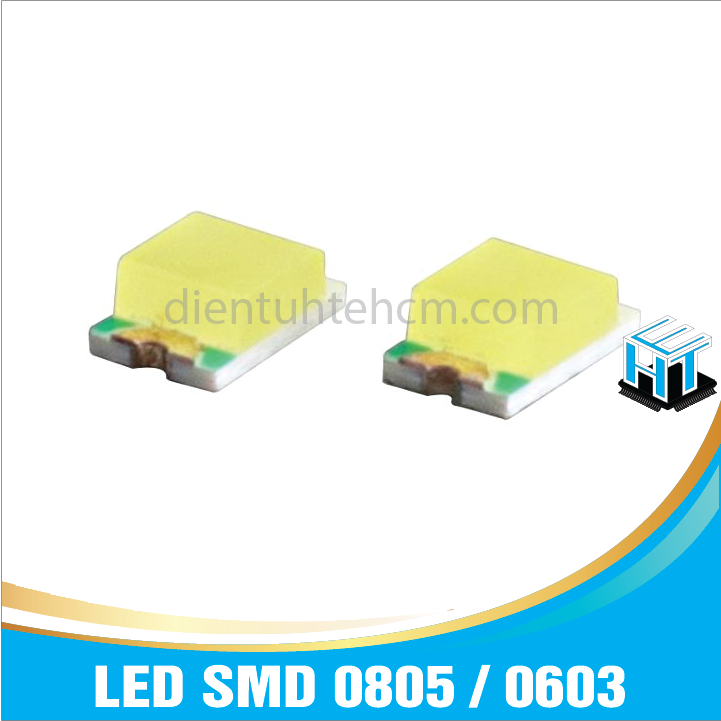

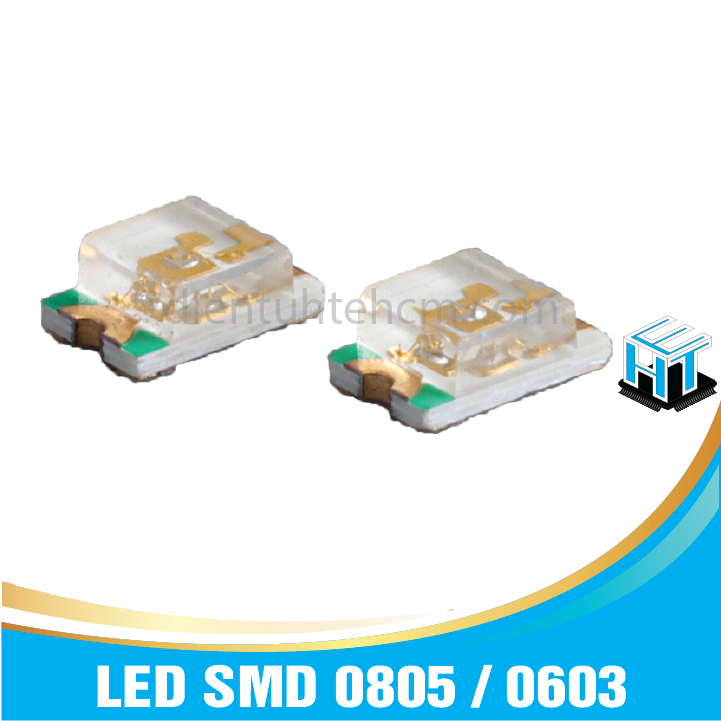

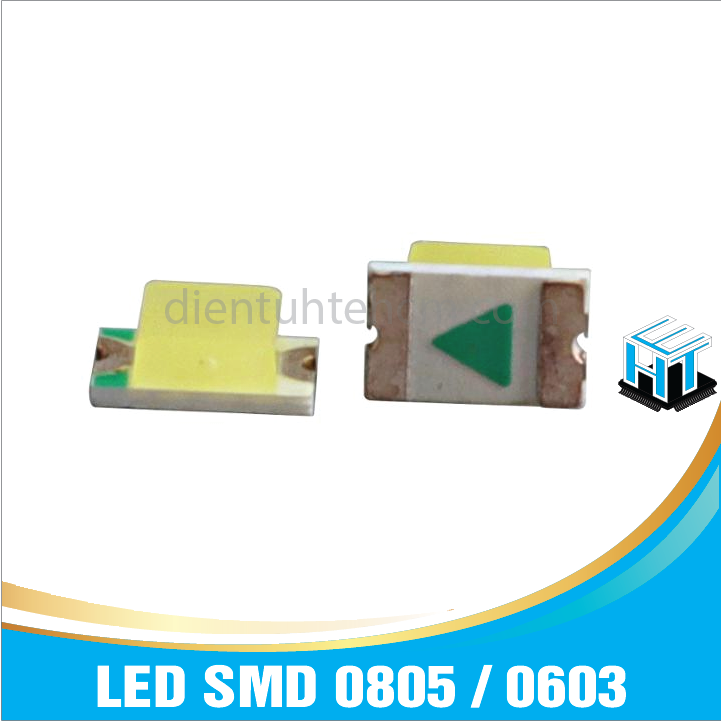

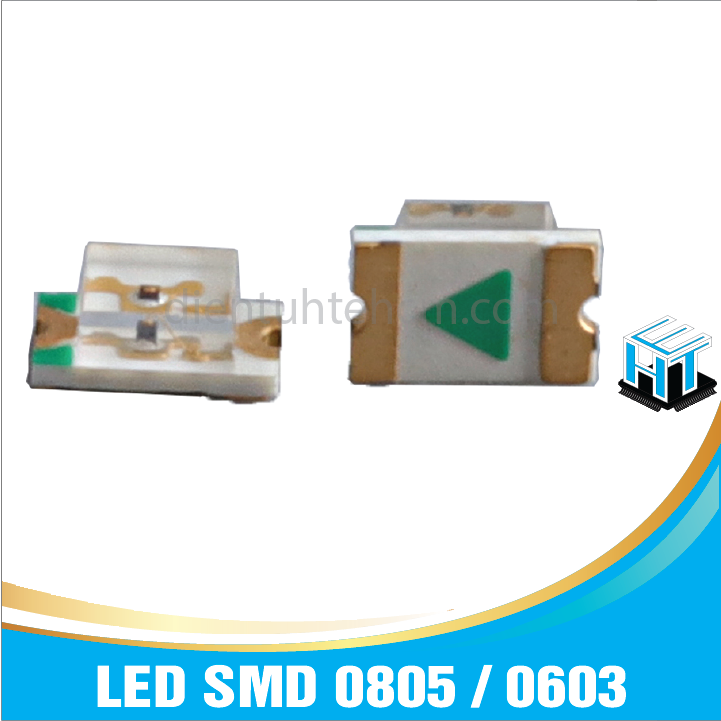

LED SMD 0603

200₫

Mã sản phẩm: PVN941

Thương hiệu: Trung Quốc

Tình trạng: Còn hàng (4000)

  • Đèn led được ứng dụng nhiều trong các dự án về điện tử, mô hình  hoặc nghiên cứu
  • Có nhiều ưu điểm vượt trội hơn hẳn so với đèn sợi đốt trước kia
  • Được sản xuất với kích thước nhỏ gọn, nhiều màu sắc đa dạng
Màu sắc
Số lượng:
MUA NGAY
Tư vấnhotline0945 422 473

LED SMD 0603

  • Đèn led được ứng dụng nhiều trong các dự án về điện tử, mô hình  hoặc nghiên cứu
  • Có nhiều ưu điểm vượt trội hơn hẳn so với đèn sợi đốt trước kia
  • Được sản xuất với kích thước nhỏ gọn, nhiều màu sắc đa dạng

Thông số chi tiết cho các màu của led SMD 0603


LED-0603-WHT-01 - White

  • Color Frequency: 6000K (Cool White)
  • Luminous Intensity: 190mcd
  • Viewing Angle: 130°
  • Forward Voltage: 3.1v
  • Typical Forward Current: 20mA

LED-0603-RED-01 - Red

  • Color Frequency: 620nm (Red)
  • Luminous Intensity: 100mcd
  • Viewing Angle: 130°
  • Forward Voltage: 1.9v
  • Typical Forward Current: 20mA

LED-0603-GRN-01 - Green

  • Color Frequency: 520nm (Green)
  • Luminous Intensity: 230mcd
  • Viewing Angle: 130°
  • Forward Voltage: 3.1v
  • Typical Forward Current: 20mA

LED-0603-BLU-01 - Blue

  • Color Frequency: 470nm (Blue)
  • Luminous Intensity: 90mcd
  • Viewing Angle: 130°
  • Forward Voltage: 3.1v
  • Typical Forward Current: 20mA

LED-0603-YEL-01 - Yellow

  • Color Frequency: 589nm (Yellow)
  • Luminous Intensity: 60mcd
  • Viewing Angle: 130°
  • Forward Voltage: 2.0v
  • Typical Forward Current: 20mA

LED-0603-ORG-01 - Orange

  • Color Frequency: 605nm (Orange)
  • Luminous Intensity: 120mcd
  • Viewing Angle: 130°
  • Forward Voltage: 2.0v
  • Typical Forward Current: 20mA

Biểu đồ lựa chọn nguồn và điện trở phù hợp cho led SMD 0603

Single LED Dropping Resistor Circuit


3v
4.5v
5v
6v
9v
12v
White LED
LED‑0603‑WHT‑01
10 ohm
¼ or ½ watt
100 ohm
¼ or ½ watt
120 ohm
¼ or ½ watt
180 ohm
¼ or ½ watt
330 ohm
½ watt
470 ohm
½ watt
Red LED
LED-0603-RED-01
75 ohm
¼ or ½ watt
150 ohm
¼ or ½ watt
180 ohm
¼ or ½ watt
220 ohm
¼ or ½ watt
390 ohm
½ watt
560 ohm
½ watt
Green LED
LED-0603-GRN-01
10 ohm
¼ or ½ watt
100 ohm
¼ or ½ watt
120 ohm
¼ or ½ watt
180 ohm
¼ or ½ watt
330 ohm
½ watt
470 ohm
½ watt
Blue LED
LED-0603-BLU-01
10 ohm
¼ or ½ watt
100 ohm
¼ or ½ watt
120 ohm
¼ or ½ watt
180 ohm
¼ or ½ watt
330 ohm
½ watt
470 ohm
½ watt
Yellow LED
LED-0603-YEL-01
75 ohm
¼ or ½ watt
150 ohm
¼ or ½ watt
180 ohm
¼ or ½ watt
220 ohm
¼ or ½ watt
390 ohm
½ watt
560 ohm
½ watt
Orange LED
LED-0603-ORG-01
75 ohm
¼ or ½ watt
150 ohm
¼ or ½ watt
180 ohm
¼ or ½ watt
220 ohm
¼ or ½ watt
390 ohm
½ watt
560 ohm
½ watt

  • Model: 0603 (1608 hệ mét) kích thước 1.6mm (L) x 0.8mm (W)
  • Model: 0805 (2012 hệ mét) kích thước 2mm (L) x 1.25mm (W)
  • Model: 1206 (3216 hệ mét) kích thước 3.2mm (L) x 1.6mm (W)

SMD LED 0603 Dimensions

SMD LED Size Comparison
