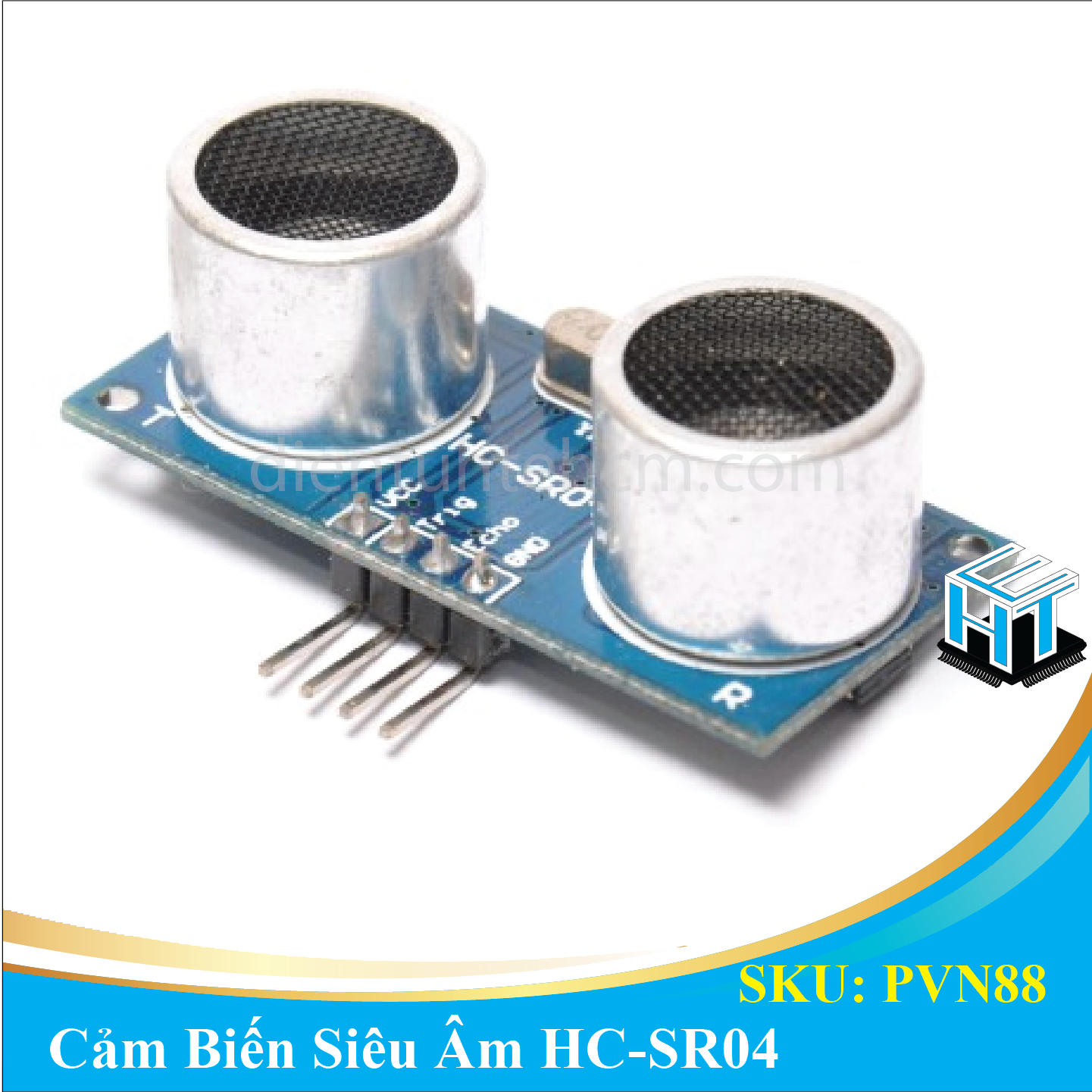

Cảm Biến Siêu Âm HC-SR04 Đo Khoảng Cách
- Cảm biến siêu âm HC-SR04 là cảm biến dùng để xác định khoảng cách trong phạm vi nhỏ bằng cách phát sóng siêu âm. Cảm biến với độ chính xác chính xác khá cao (với khoảng cách nhận biết nhỏ nhất 3mm) và độ ổn định cao trong quá trình sử dụng, đồng thời dễ dàng kết nối với các MCU (Arduino, DSP, AVR, PIC, ARM…)
- Cảm biến này sử dụng nguyên lý phản xạ sóng siêu âm, bao gồm 2 module, 1 module phát ra sóng siêu âm và 1 module thu sóng siêu âm phản xạ về. Đầu tiên cảm biến sẽ phát ra 1 sóng siêu âm. Nếu có chướng ngại vật trên đường đi, sóng siêu âm sẽ phản xạ lại và tác động lên module nhận sóng. Bằng cách đo thời gian từ lúc phát đến lúc nhận sóng ta sẽ tính được khoảng cách từ cảm biến đến chướng ngại vật.
- Mạch cảm biến: HC-SR04
- Màu sắc: Xanh dương + Bạc
- Điện áp làm việc: 5 VDC
- Dòng điện tĩnh: < 2mA.
- Tín hiệu đầu ra: tín hiệu tần số điện, mức cao 5V, mức thấp 0V.
- Góc cảm biến: Không quá 15 độ.
- Khoảng cách phát hiện: 2cm ~ 450cm.
- Độ chính xác cao: Lên đến 3mm

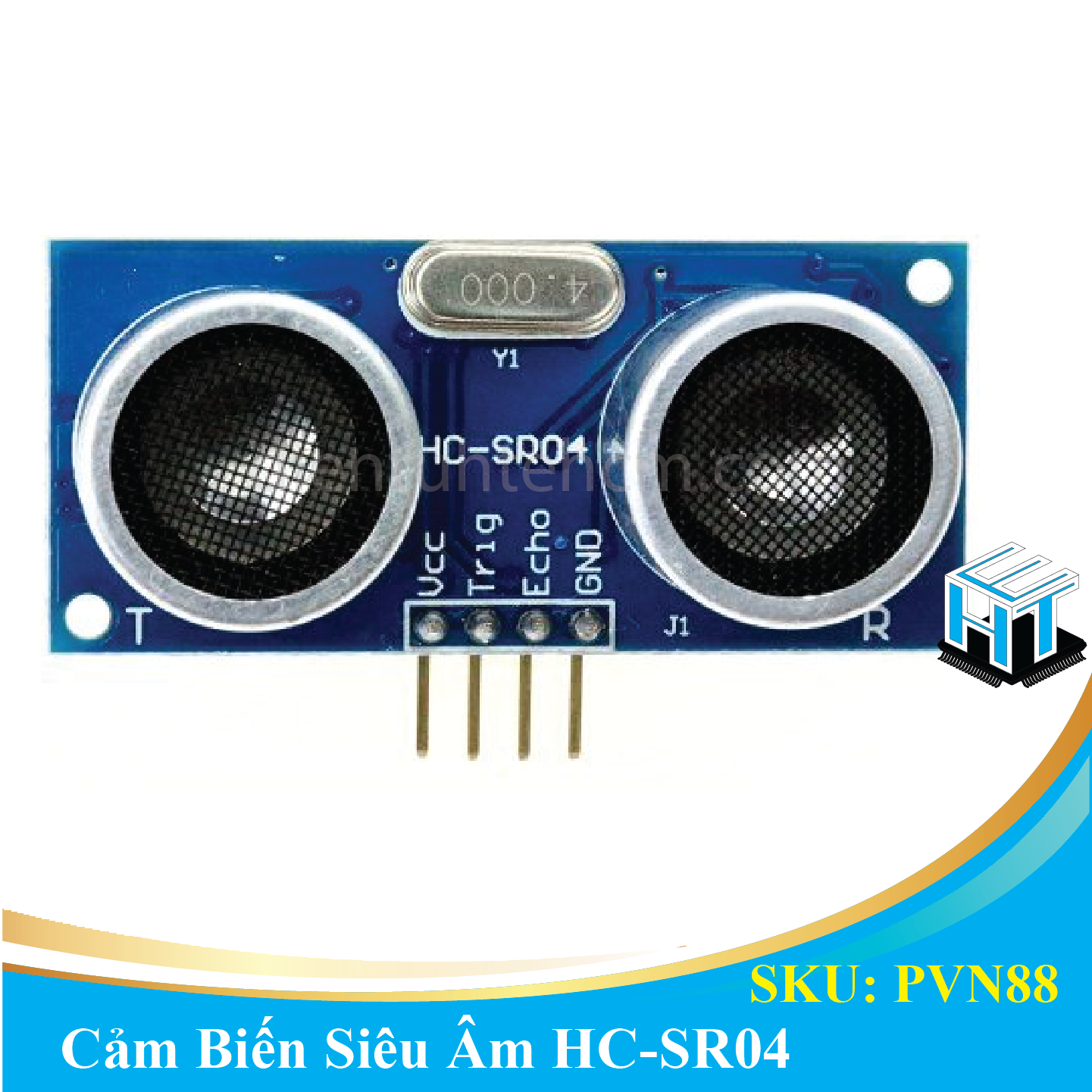

- Chế độ kết nối: VCC / trig (T) / echo (R) / GND

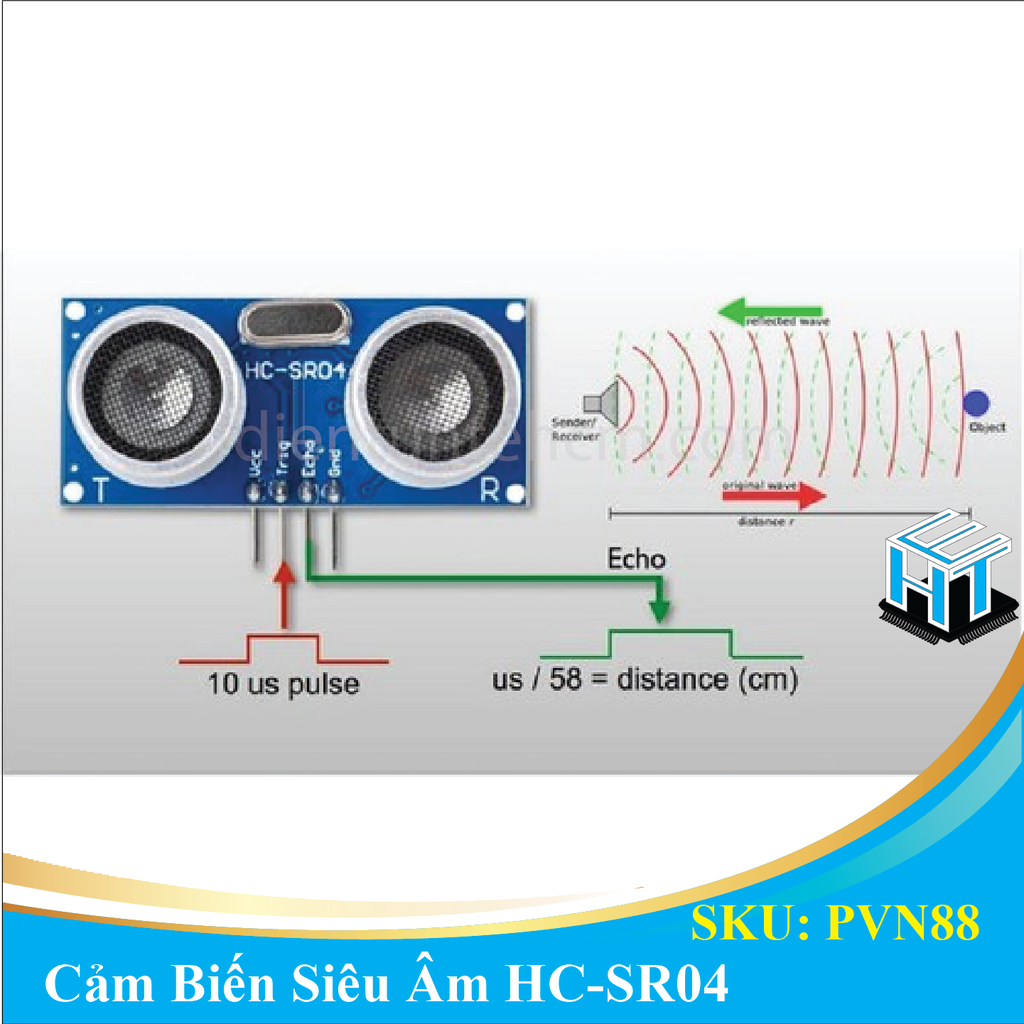

Nguyên lý hoạt động
- Để đo khoảng cách, ta sẽ phát 1 xung rất ngắn (5 microSeconds - us) từ chân Trig. Sau đó, cảm biến sẽ tạo ra 1 xung HIGH ở chân Echo cho đến khi nhận lại được sóng phản xạ ở pin này. Chiều rộng của xung sẽ bằng với thời gian sóng siêu âm được phát từ cảm biển và quay trở lại.
- Tốc độ của âm thanh trong không khí là 340 m/s (hằng số vật lý), tương đương với 29,412 microSeconds/cm (106 / (340*100)). Khi đã tính được thời gian, ta sẽ chia cho 29,412 để nhận được khoảng cách.

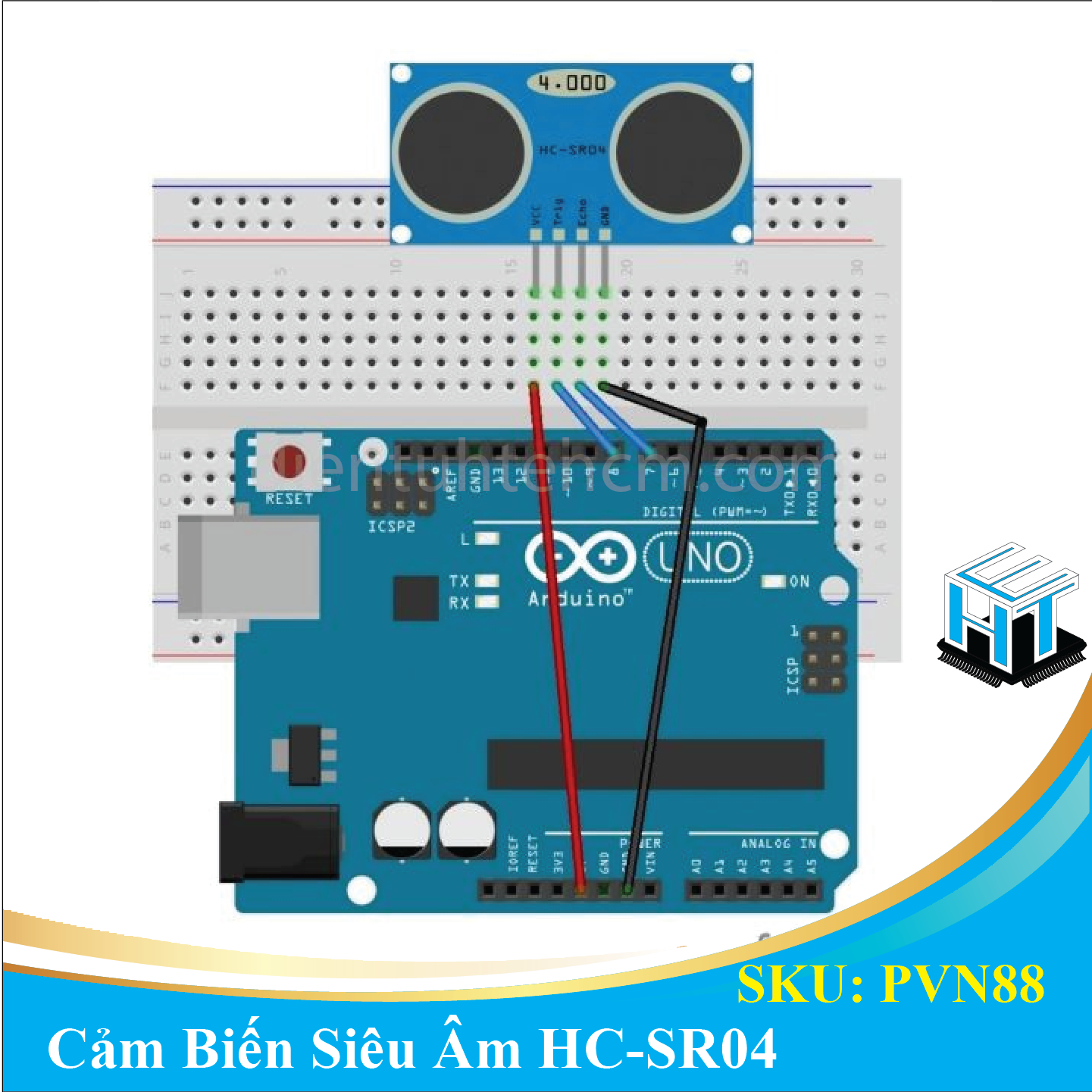

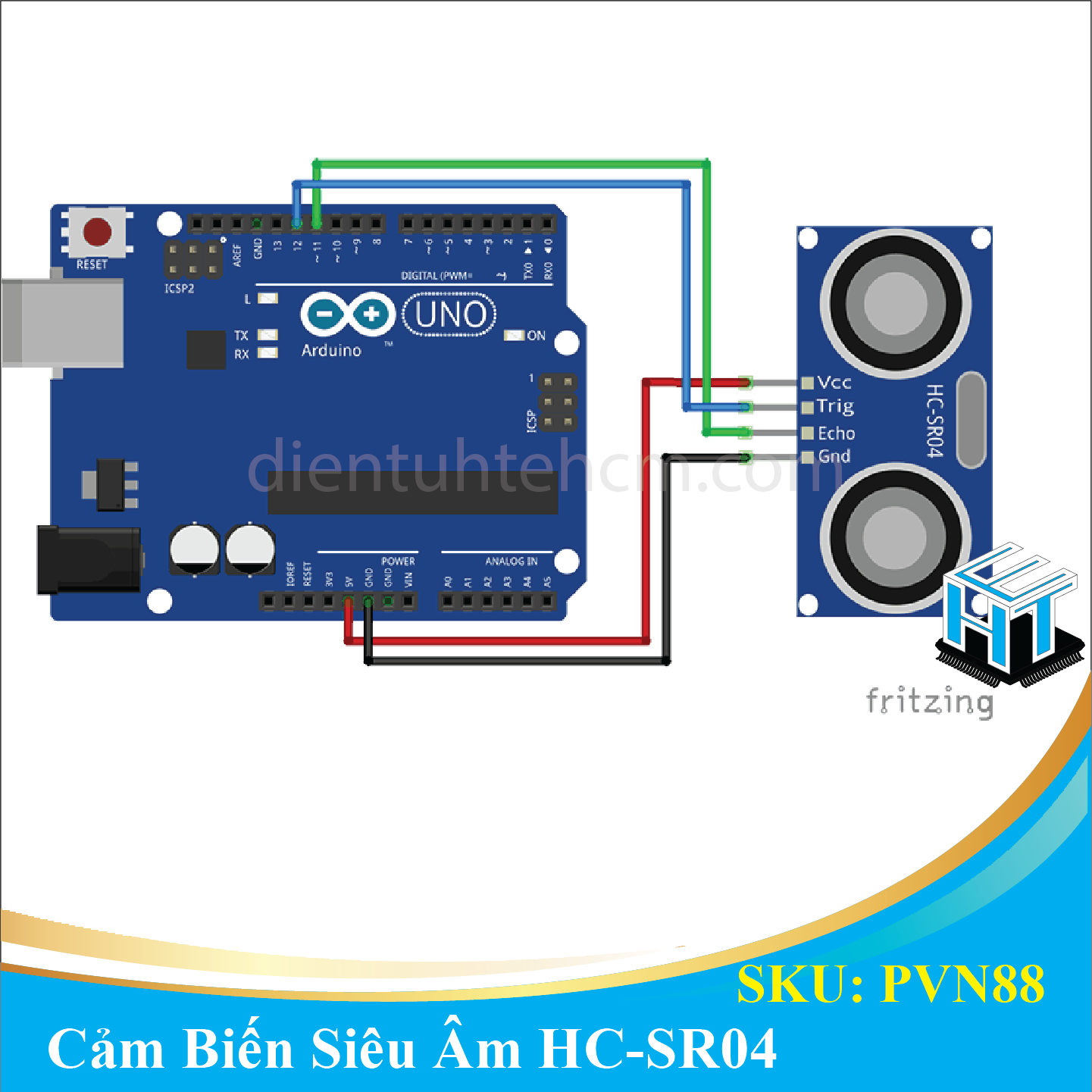

Code test:
|
gP5pch_simg_d0daf0_800x1200_max.jpg const int trig = 8; // chân trig của HC-SR04 const int echo = 7; // chân echo của HC-SR04 void setup() { Serial.begin(9600); // giao tiếp Serial với baudrate 9600 pinMode(trig,OUTPUT); // chân trig sẽ phát tín hiệu pinMode(echo,INPUT); // chân echo sẽ nhận tín hiệu } void loop() { unsigned long duration; // biến đo thời gian int distance; // biến lưu khoảng cách /* Phát xung từ chân trig */
digitalWrite(trig,0); // tắt chân trig delayMicroseconds(2); digitalWrite(trig,1); // phát xung từ chân trig delayMicroseconds(5); // xung có độ dài 5 microSeconds digitalWrite(trig,0); // tắt chân trig /* Tính toán thời gian */ // Đo độ rộng xung HIGH ở chân echo. duration = pulseIn(echo,HIGH); // Tính khoảng cách đến vật. distance = int(duration/2/29.412); /* In kết quả ra Serial Monitor */ Serial.print(distance); Serial.println("cm"); delay(200); } |
